Samuel Delaunay




Messages : 47
Date d'inscription : 22/04/2013
Localisation : Près de Nantes

Nonorgue II Empty
MessageSujet: Nonorgue II   Nonorgue II EmptyMer 15 Mai 2013 - 23:41

Depuis 10 ans, je travaille sur une console MIDI "maison" qui au fil des années a fini par être adoptée par toute la famille.
Nous l'avons alors appelée "Nonorgue" :

Nonorgue II Nonorg12

Comme vous pouvez le constater, il s'agit d'une menuiserie "rustique" qui sert de support à des vieux claviers de synthé. Un petit pédalier en tirasse tire directement les touches du premier clavier. Au départ, tout ceci commandait un sampleur AKAI, mais depuis 2 ans, je suis passé à "Grand-orgue".

Depuis 1 an, des signes de sénilité sont apparus : certaines touches fonctionnent mal, le pédalier est usé ...

Un jour, la providence me fit rencontrer un sympathique organiste qui me voyant bien embarrassé de mon infâme "sciage de planche" (c'était le premier surnom de Nonorgue) me légua pour la modique somme de 0 € un magnifique bloc clavier en bois :

Nonorgue II Dsc03210

Dès lors, les projets les plus fous envahirent mon esprit, mais mon esprit cartésien a repris le dessus. C'est donc par l'élaboration d'un rapide cahier des charges que commença ce qui allait devenir le projet "Nonorgue II" :

- Transportable par une personne seule, et dans un véhicule de type break
- Restitution des fréquences graves d'une soubasse 16' (32 Hz)
- Esthétique d'un orgue coffre
- Reproduction de l'interface physique d'une orgue (tirants de registres)

Après bien des tentatives, et diverses simulations, voici le plan définitif de Nonorgue II :

Nonorgue II Nonorg13

Mais le plus difficile, c'est de transformer ce joli dessin en réalité concrète !

Première étape: des soudures et des fils :

Nonorgue II Dsc00311

Quelques longues heures plus tard :

Nonorgue II Dsc00312

Bon, et maintenant, le meuble. Pour cela, il faut scier le plus proprement possible des panneaux de bois. L'astuce que j'ai utilisée : avoir un père menuisier.
Du coup, je me retrouve avec un genre de kit qu'il va falloir assembler solidement.

(fin du premier épisode, la suite après le prochain WE)










Dernière édition par Samuel Delaunay le Mar 21 Mai 2013 - 13:43, édité 2 fois
Revenir en haut Aller en bas
http://www.myspace.com/samueldelaunay
darinze
Admin
darinze


Messages : 1049
Date d'inscription : 15/06/2011
Localisation : Montpellier, Hérault

Nonorgue II Empty
MessageSujet: Re: Nonorgue II   Nonorgue II EmptyJeu 16 Mai 2013 - 13:32

d'où provenait le pédalier de Nonorgue ?
Revenir en haut Aller en bas
Samuel Delaunay




Messages : 47
Date d'inscription : 22/04/2013
Localisation : Près de Nantes

Nonorgue II Empty
MessageSujet: Re: Nonorgue II   Nonorgue II EmptyJeu 16 Mai 2013 - 14:01

Ce pédalier étroit de 27 notes est fabriqué "maison". Il est entièrement en bois et il n'y a pas de ressorts métalliques.
L'extrémité amincie des touches fait naturellement ressort.


Dernière édition par Samuel Delaunay le Mar 21 Mai 2013 - 10:33, édité 1 fois
Revenir en haut Aller en bas
http://www.myspace.com/samueldelaunay
darinze
Admin
darinze


Messages : 1049
Date d'inscription : 15/06/2011
Localisation : Montpellier, Hérault

Nonorgue II Empty
MessageSujet: Re: Nonorgue II   Nonorgue II EmptyJeu 16 Mai 2013 - 14:15

vous allez le compléter à 30n et le reprendre pour Nonorgue II ou bien vous vous débrouillez autrement ?
Revenir en haut Aller en bas
Samuel Delaunay




Messages : 47
Date d'inscription : 22/04/2013
Localisation : Près de Nantes

Nonorgue II Empty
MessageSujet: Re: Nonorgue II   Nonorgue II EmptyJeu 16 Mai 2013 - 14:33

Sans vouloir trop dévoiler la suite des aventures de "Nonorgue II", je peux tout de même dire qu'il y aura un nouveau pédalier de 30 notes :

Nonorgue II Dsc04211
Revenir en haut Aller en bas
http://www.myspace.com/samueldelaunay
Samuel Delaunay




Messages : 47
Date d'inscription : 22/04/2013
Localisation : Près de Nantes

Nonorgue II Empty
MessageSujet: Re: Nonorgue II   Nonorgue II EmptyMar 21 Mai 2013 - 21:50

La suite de l'aventure "Nonorgue II" :

Le meuble est constitué de deux caissons superposés. Ceci pour fractionner le poids, et pour permettre de le loger dans un break.

Le caisson du bas, avec un essai de positionnement d'un clavier :
Nonorgue II Dscf0211

Le montage du caisson du haut :
Nonorgue II Dscf0212

le plus dur est fait, mais il reste encore du taf !
Revenir en haut Aller en bas
http://www.myspace.com/samueldelaunay
Samuel Delaunay




Messages : 47
Date d'inscription : 22/04/2013
Localisation : Près de Nantes

Nonorgue II Empty
MessageSujet: Re: Nonorgue II   Nonorgue II EmptyDim 2 Juin 2013 - 18:27

Le temps passe et on n’entend plus parler de Nonorgue II ...

C'est que les tâches en cours demandent pas mal de temps !

La face est constituée d'un cadre assemblé à mi-bois, avec une foultitude de petits tasseaux :

Nonorgue II Dscf0213

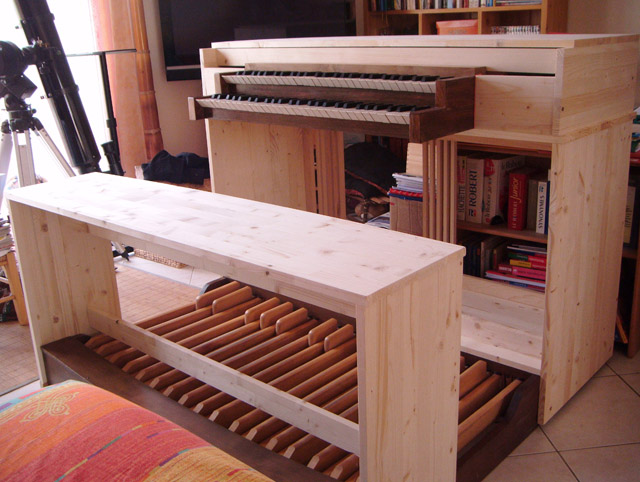

Le banc est assemblé :

Nonorgue II Dscf0215

Il reste à faire pour le meuble : mettre un beau tissu derrière la façade et mettre un contreplaqué de l'autre coté.

Ensuite, il y aura l'installation des enceintes et le câblage.



Revenir en haut Aller en bas
http://www.myspace.com/samueldelaunay
Pat17

Pat17


Messages : 950
Date d'inscription : 19/05/2010
Localisation : La Rochelle (17)

Nonorgue II Empty
MessageSujet: Re: Nonorgue II   Nonorgue II EmptyLun 3 Juin 2013 - 8:29

Très beau travail ! C'est toujours impressionnant de voir un instrument prendre forme comme le votre ! Very Happy

Par contre, j'ai du mal à me rendre compte au travers des photos... Cela va vraiment loger dans un break ? Au fait, pourquoi cette contrainte ? Wink
Revenir en haut Aller en bas
Samuel Delaunay




Messages : 47
Date d'inscription : 22/04/2013
Localisation : Près de Nantes

Nonorgue II Empty
MessageSujet: Re: Nonorgue II   Nonorgue II EmptyLun 3 Juin 2013 - 9:32

Nonorgue est conçu pour être un instrument mobile.
La partie du haut, avec le bloc clavier est posé sur le caisson du bas qui contiendra les enceintes.

La hauteur du caisson du bas entre dans notre véhicule.

J'ai besoin d'un instrument qui puisse être installé dans une vieille abbatiale (où il n'y a pas d'instrument), et pour des célébrations en extérieur (pèlerinage). En moyenne, cela fait 6 à 8 déménagements par an.
La phase suivante pourrait être la fabrication d’un caisson avec de vrais tuyaux, et une commande électrique. Le concept vient de « L’orgue à structure variable » de JG.
Revenir en haut Aller en bas
http://www.myspace.com/samueldelaunay
darinze
Admin
darinze


Messages : 1049
Date d'inscription : 15/06/2011
Localisation : Montpellier, Hérault

Nonorgue II Empty
MessageSujet: Re: Nonorgue II   Nonorgue II EmptyLun 3 Juin 2013 - 13:44

Ouaip beau travail
Pourquoi les tasseaux à l'arrière ? Je veux dire: quelle est leur fonction ?
Revenir en haut Aller en bas
Samuel Delaunay




Messages : 47
Date d'inscription : 22/04/2013
Localisation : Près de Nantes

Nonorgue II Empty
MessageSujet: Re: Nonorgue II   Nonorgue II EmptyLun 3 Juin 2013 - 13:52

La sonorisation sera dirigée vers l'arrière de l'instrument, et non pas dans les jambes de l'organiste.
Il faut dont que l'arrière de l'instrument soit ouverte.

D'où la conception d'une façade constituée d'un cadre en bois, avec un tissu.
Les tasseaux servent à renforcer ce cadre, tout en laissant passer le son, et en ajoutant un coté esthétique.
Revenir en haut Aller en bas
http://www.myspace.com/samueldelaunay
Samuel Delaunay




Messages : 47
Date d'inscription : 22/04/2013
Localisation : Près de Nantes

Nonorgue II Empty
MessageSujet: Re: Nonorgue II   Nonorgue II EmptyDim 16 Juin 2013 - 22:50

Nonorgue II est "provisoirement" jouable : la sono et la connectique sont en place.
Il va falloir fixer tout cela et finir le meuble !

Nonorgue II Dscf0216
(désolé, la photo est floue)

Un ami, très bon organiste, est venu y jouer de mémoire le Prélude sur A.L.A.I.N de Duruflé ...

Quel bonheur !
Revenir en haut Aller en bas
http://www.myspace.com/samueldelaunay
darinze
Admin
darinze


Messages : 1049
Date d'inscription : 15/06/2011
Localisation : Montpellier, Hérault

Nonorgue II Empty
MessageSujet: Re: Nonorgue II   Nonorgue II EmptyLun 17 Juin 2013 - 11:00

chapeau Wink
Revenir en haut Aller en bas
Samuel Delaunay




Messages : 47
Date d'inscription : 22/04/2013
Localisation : Près de Nantes

Nonorgue II Empty
MessageSujet: Re: Nonorgue II   Nonorgue II EmptyLun 19 Aoû 2013 - 0:53

Nonorgue II est terminé !

Ce WE dans une vieille abbatiale :

Nonorgue II Dsc01612

Nonorgue II Dsc01613

L'amplification de 280W a très bien soutenu le chant d'environ 400 personnes.
La console est très agréable, cela me permettra de travailler au chaud cet hiver !
Revenir en haut Aller en bas
http://www.myspace.com/samueldelaunay
darinze
Admin
darinze


Messages : 1049
Date d'inscription : 15/06/2011
Localisation : Montpellier, Hérault

Nonorgue II Empty
MessageSujet: Re: Nonorgue II   Nonorgue II EmptyLun 19 Aoû 2013 - 15:42

Well done Cool
Revenir en haut Aller en bas
Pat17

Pat17


Messages : 950
Date d'inscription : 19/05/2010
Localisation : La Rochelle (17)

Nonorgue II Empty
MessageSujet: Re: Nonorgue II   Nonorgue II EmptyMar 20 Aoû 2013 - 17:09

Beau travail ! bounce
Revenir en haut Aller en bas
Philippe Lagrange




Messages : 308
Date d'inscription : 28/03/2011
Localisation : Bretagne

Nonorgue II Empty
MessageSujet: La sonorisation sera dirigée vers l'arrière de l'instrument, et non pas dans les jambes de l'organiste   Nonorgue II EmptyMar 20 Aoû 2013 - 19:08

Très belle réalisation. Je reste en admiration devant les soudures de liaisons.
J'ai mis beaucoup de temps avant de  comprendre pourquoi les HP des instruments étaient placés devant les genoux des organistes.
Evidemment beaucoup d'orgues de salon sont posés contre un mur et donc les HP ne seraient pas très efficaces . Mais on a pas pensé aux orgues  utilisés dans des lieux religieux ou communaux . Ce qui normalement obligerait à ajouter des enceintes extérieures?
Sinon ,ça devient un casse tête pour positionner l'orgue , par exemple dans une église:oops:
